[Tuto] Dépose Planche de bord sur Série7

3 participants

Aller en bas

[Tuto] Dépose Planche de bord sur Série7 Empty [Tuto] Dépose Planche de bord sur Série7

Message  Julien4x4 2016-10-22, 21:40

salut à tous les amis hello

pour ce nouveau tuto, j'ai décidé de vous faire partager "mon mémoire photos"
que j'ai réalisé, initialement, pour me rappeler de "comment c'était monté" sur mon LJ73 que je restaure Wink
cela fait plus de 6ans que j'ai entièrement démonté l'habitacle (suite à la restauration carrosserie) mais,
maintenant que je dois le remonter ... je ne me rappel plus comment c'était monté avant Sad
(ou passe ce câblage, ou était branché ce connecteur ...)

Bref,
pour ce faire, j'ai heureusement un deuxième LJ73 identique sous la main pour les pièces.
Rappelez-vous, en mai dernier, j'ai eu un accident au bras en voulant garder cet ensemble complet
en vu de réaliser par la suite le topic détaillé Very Happy

J'ai enfin pris le temps de faire ce reportage Wink
pour l'outillage:
- un tourne-vis cruciforme
- une clé de 10
- une clé de 12

voici l'ensemble de la planche de bord, j'ai préalablement déposé le cendrier, le volant (clé de 19) et l'encadrement de l'autoradio (6 vis cruci)
[Tuto] Dépose Planche de bord sur Série7 Dscn0711

on commence par l'encadrement de la commande de chauffage (6 vis cruci)
[Tuto] Dépose Planche de bord sur Série7 Dscn0722

l'ensemble du câblage des interrupteurs est fixé sur la planche de bord,
zoom sur le connecteur de l'allume-cigare
[Tuto] Dépose Planche de bord sur Série7 Dscn0726

zoom sur le connecteur de l'horloge
[Tuto] Dépose Planche de bord sur Série7 Dscn0727

le câblage est agrafé par la partie orange,pour le dégrafé il faut pincer les oreilles
[Tuto] Dépose Planche de bord sur Série7 Dscn0725

zoom sur les connecteurs des interrupteurs feux de brouillards, et dégivrages
[Tuto] Dépose Planche de bord sur Série7 Dscn0723

la lampe d'éclairage de ces derniers,
astuce: vous pouvez la remplacer par une lampe fixe T10 LED 5w pour moderniser votre habitacle.
[Tuto] Dépose Planche de bord sur Série7 Dscn0724

zoom sur le connecteur de l'interrupteur d'essuie-glace arrière (ne pas prendre en compte le câble turquoise rajouté)
[Tuto] Dépose Planche de bord sur Série7 Dscn0730

après avoir ensuite déposé la boite à gants (8 vis cruci), on aperçois le boitier de gestion du préchauffage
dans la partie supérieur de la planche de bord.
[Tuto] Dépose Planche de bord sur Série7 Dscn0729

[Tuto] Dépose Planche de bord sur Série7 Dscn0735

zoom sur le passage du faisceau habitacle, ainsi que les bouches d'aération
[Tuto] Dépose Planche de bord sur Série7 Dscn0731

idem coté central
[Tuto] Dépose Planche de bord sur Série7 Dscn0732

dépose des conduits d'aération (3 vis cruci pour l'ensemble)
[Tuto] Dépose Planche de bord sur Série7 Dscn0736

dépose du conduit principale d'aération (4 vis anodisée cruci ou clé de 10)
[Tuto] Dépose Planche de bord sur Série7 Dscn0737

dépose de la conduite dégivrage vitre droite (emboitée)
[Tuto] Dépose Planche de bord sur Série7 Dscn0734

zoom sur le passage du faisceau de motoventilateur d'habitacle
les connecteurs débranchés sont ceux du faisceau arrière du véhicule (feux etc)
et de la portière droite (fonction des options VE, fermeture centralisée ...)
[Tuto] Dépose Planche de bord sur Série7 Dscn0739

Zoom sur le cablage GMV après la dépose (3 vis clé de 10) à gauche l'alimentation du GMV, à droite la résistance de ventilation (4 vitesses)
[Tuto] Dépose Planche de bord sur Série7 Dscn0738

le relais d'essuie-glace est visible dans cette partie droite
[Tuto] Dépose Planche de bord sur Série7 Dscn0741

zoom sur le câble de commande de chauffage (chaud/froid)
[Tuto] Dépose Planche de bord sur Série7 Dscn0742

dépose de la commande de chauffage (2 vis cruci), tous boutons sont juste clipsé (tirer dessus)
ainsi que la façade de la commande également clipsée.
astuce: vous pouvez à nouveau remplacer la petite lampe 1.2W fiche type T5 par un LED blanche !
[Tuto] Dépose Planche de bord sur Série7 Dscn0743

zoom sur les câbles de commandes (super chiant à dégrafer ! attention à la fragilité des plastiques blancs)
[Tuto] Dépose Planche de bord sur Série7 Dscn0740

On passe ensuite à gauche de la planche de bord avec la dépose des coques sous volant (6 vis cruci)
[Tuto] Dépose Planche de bord sur Série7 Dscn0744

zoom sur le câblage sous volant
[Tuto] Dépose Planche de bord sur Série7 Dscn0745

dépose de la casquette de tableau de bord (6 vis cruci) et le compteur (4 vis cruci ou clé de 8 )
attention pour ce dernier, petit conseil, donnez du mou sur le câble de compteur dans le compartiment moteur pour le faire venir
et donc le dégrafer de derrière le compteur plus facilement (très chiant !) de même pour les connecteurs.

une fois le compteur déposé on voit ceci
[Tuto] Dépose Planche de bord sur Série7 Dscn0746

zoom sur les connecteurs de commandes de ventilations et des autres interrupteurs
[Tuto] Dépose Planche de bord sur Série7 Dscn0752

déposer la tirette d'ouverture capot, et d'ouverture trappe à carburant (option) (4 vis clé de 12)
[Tuto] Dépose Planche de bord sur Série7 Dscn0748

on peut ensuite déposer la conduite d'air coté gauche en 2 partie (2 vis cruci)
[Tuto] Dépose Planche de bord sur Série7 Dscn0749

zoom sur le cable de commande du volet de mixage (dégivrage, façade, pieds)
[Tuto] Dépose Planche de bord sur Série7 Dscn0750

zoom sur le porte-relais situé à droite de la colonne de direction (tenu par une vis clé de 10)
[Tuto] Dépose Planche de bord sur Série7 Dscn0751

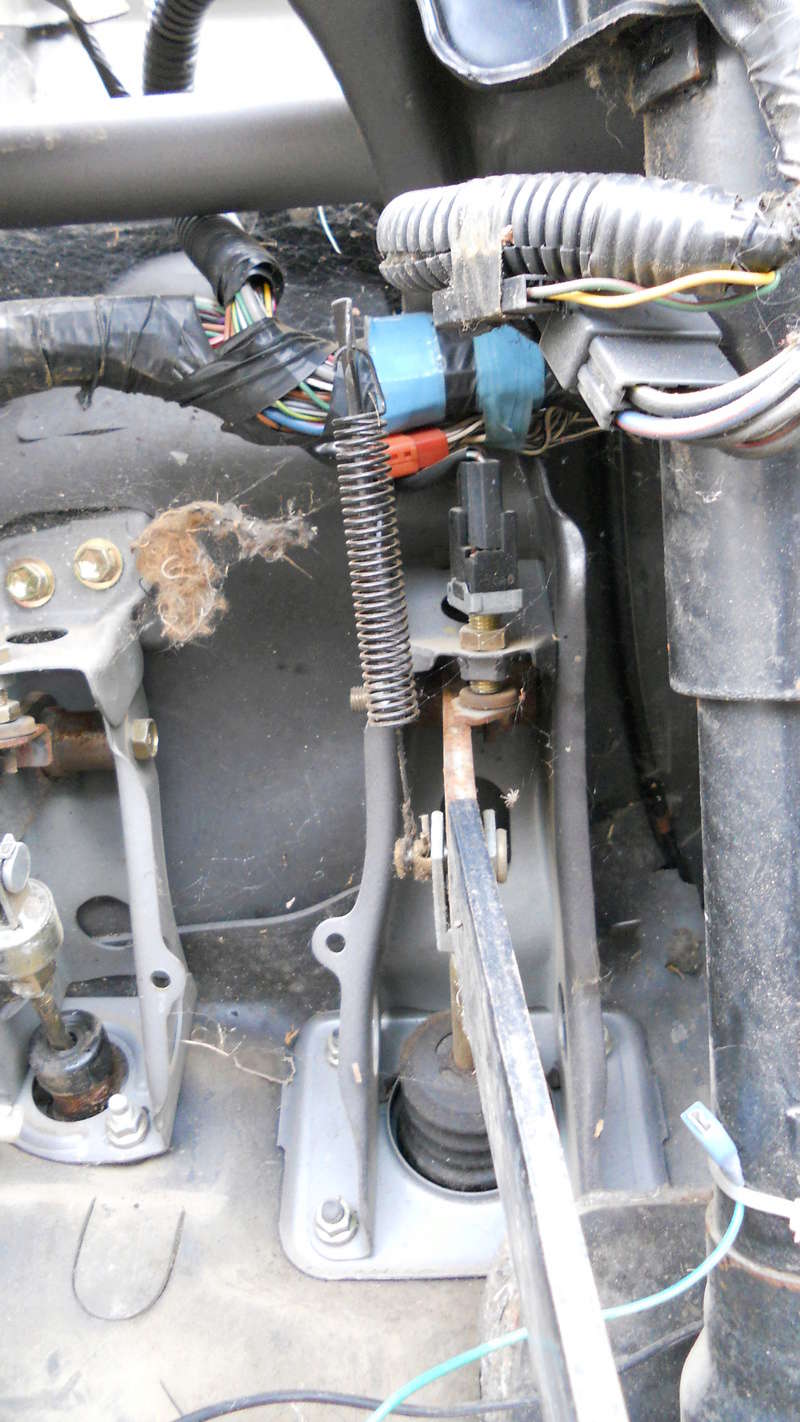

zoom sur le passage du faisceau au dessus du pédalier et du contacteur de stop
[Tuto] Dépose Planche de bord sur Série7 Dscn0754

dépose des bouches d'aérations gauche et droite
[Tuto] Dépose Planche de bord sur Série7 Dscn0756

déposer la colonne de direction, pour ce faire, débrancher le cablage neiman / commodo
[Tuto] Dépose Planche de bord sur Série7 Dscn0758
puis déposer les 2 écrous de 17, puis les 4 vis de 12 en bas du tablier.
Dégrafez également la molette d'accélérateur manuel.

après ça on peut commencer la dépose de la planche de bord, de chaque coté, dépose les 2 petites plaques tenu par 1 vis (clé de 10)
[Tuto] Dépose Planche de bord sur Série7 Dscn0760

ensuite déposer les 6 vis du haut de la planche (clé de 10)
[Tuto] Dépose Planche de bord sur Série7 Dscn0761

il y a une vis (clé de 10) derrière l'emplacement du compteur
[Tuto] Dépose Planche de bord sur Série7 Dscn0762

1 autre à droite de la colonne de direction
[Tuto] Dépose Planche de bord sur Série7 Dscn0763

2 autres au dessus de la colonne
[Tuto] Dépose Planche de bord sur Série7 Dscn0767

1 dessous la planche de bord coté gauche
[Tuto] Dépose Planche de bord sur Série7 Dscn0764

même chose coté droit
[Tuto] Dépose Planche de bord sur Série7 Dscn0768

1 autre à droite du bloc chauffage
[Tuto] Dépose Planche de bord sur Série7 Dscn0765

après ça, on peut retirer la planche de bord!
[Tuto] Dépose Planche de bord sur Série7 Dscn0769

on peut alors déposer le bloc chauffage
[Tuto] Dépose Planche de bord sur Série7 Dscn0810

retirer la bouche de dégivrage (1 écrou de 10)
[Tuto] Dépose Planche de bord sur Série7 Dscn0812
puis le bloc chauffage (3 vis de 10), après avoir désaccouplé les durites coté moteur !

l'opération est terminée Wink

à bientôt planete4x4
Julien4x4
Julien4x4
moderateur
moderateur

Nombre de messages : 10195
Age : 36
Localisation : Brach (33480)
Date d'inscription : 20/02/2009

Revenir en haut Aller en bas

[Tuto] Dépose Planche de bord sur Série7 Empty Re: [Tuto] Dépose Planche de bord sur Série7

Message  Teamtoyota19 2016-10-23, 14:17

Moi qui ai une planche de bord nue en rabe je constate qu'il y a un peu de boulot Very Happy

_________________
Planète4x4, votre forum, notre passion !
Teamtoyota19
Teamtoyota19
moderateur
moderateur

Nombre de messages : 14879
Age : 35
Localisation : Corrèze (19)
Date d'inscription : 25/02/2009

http://www.teamtoyota19.skyblog.com

Revenir en haut Aller en bas

[Tuto] Dépose Planche de bord sur Série7 Empty Re: [Tuto] Dépose Planche de bord sur Série7

Message  polak 2016-10-23, 20:40

tu a bien fait prendre des photos car remonté tout sa après six longue année ,dur ,dur et j’espère pour toi que tout est bien rangé clown
polak
polak
passe ses nuits sur le forum !
passe ses nuits sur le forum !

Nombre de messages : 2990
Age : 53
Localisation : Ardenne (08)
Date d'inscription : 09/01/2013

Revenir en haut Aller en bas
