[Résolu] Courroie de distribution cassée.

Page 2 sur 5 Précédent  1, 2, 3, 4, 5  Suivant

Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  jeanfloch le 2014-04-02, 19:03

laisse tout la partie échappement en place, tu arrives a ecarté un peu le collecteur d'echappement de la culasse et sa passe a fond !! lol par contre admission c'est un peu plus compacte donc vos mieux éclaircir un peu... humour humour




quand j'avais fait la mienne avec mon boof, tu vois il y a pas que toi si ca peut te rassurer mdr
avatar
jeanfloch
Trialiste
Trialiste

Nombre de messages : 397
Age : 35
Localisation : ardennes
Date d'inscription : 16/12/2011

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  Teamtoyota19 le 2014-04-02, 19:07

Oui mais là c'est le 1KZ-T ! Moi c'est un 2L-T2  Laughing c'est un peu plus embouteillé au niveau échappement comme le turbo est en haut  Smile

_________________

                                               Planète4x4, votre forum, notre passion !
avatar
Teamtoyota19
moderateur
moderateur

Nombre de messages : 12820
Age : 28
Localisation : Corrèze (19)
Date d'inscription : 25/02/2009

http://www.teamtoyota19.skyblog.com

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  jeanfloch le 2014-04-02, 19:09

ah....alors c'est tout j'ai rien dit  bricolo bricolo lol! lol!
avatar
jeanfloch
Trialiste
Trialiste

Nombre de messages : 397
Age : 35
Localisation : ardennes
Date d'inscription : 16/12/2011

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  Teamtoyota19 le 2014-04-03, 19:19

Bon coup de collier aujourd'hui !!

Il m'a donc fallu déposer quand même le turbo pour une question d'accessibilité autour de la pipe d'échappement.

a ce stade, il me reste à dévisser la poulie de l'ACC et de déserrer les visses du culasse. Je vais donc sortir la culasse avec la pipe d'admission, car deux visses en dessous de cette dernière sont inaccessibles !!!  Embarassed

Les conduis d'injecteurs sont écartés vers l'arrière et y'a plus qu'à  Twisted Evil

-Par contre une question, pour dévisser l'écrou de l'ACC, la RTA dit qu'il faut piger, ça ok, mais le repère, faut-il que je cale l'ACC sur son repère de
calage de distribution ?

-Car à la poulie damper, elle a une gorge ce qui permet de ne pas se tromper, car j'ai peur au remontage de la poulie de l'ACC, de décaler le repère par rapport à l'ouverture des soupapes et je ne revoudrai pas redémonter  Laughing

_________________

                                               Planète4x4, votre forum, notre passion !
avatar
Teamtoyota19
moderateur
moderateur

Nombre de messages : 12820
Age : 28
Localisation : Corrèze (19)
Date d'inscription : 25/02/2009

http://www.teamtoyota19.skyblog.com

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  jeanfloch le 2014-04-03, 22:48

oui il faut que tu repère par exemple en 2 points la poulie d'acc sur l'arbre (exemple deux coup de pointeau) si elle est pas claveté sur l'arbre.
sinon d'écalage assuré, après c'est prise d'ouverture de soupape au comparateur par rapport au PMH etc et j'en passe et la c'est pas la même musique.
https://www.youtube.com/watch?v=vUtKEdZ9RBM
avatar
jeanfloch
Trialiste
Trialiste

Nombre de messages : 397
Age : 35
Localisation : ardennes
Date d'inscription : 16/12/2011

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  jeanfloch le 2014-04-04, 00:15

tu es obligés de la sortir la poulie d'AAC?
avatar
jeanfloch
Trialiste
Trialiste

Nombre de messages : 397
Age : 35
Localisation : ardennes
Date d'inscription : 16/12/2011

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  Teamtoyota19 le 2014-04-04, 18:40

Oui je vais être obligé car y'a un carter en alu qui est vissé par quatre visses, et donc il me faut extraire cette poulie pour le dégager...

Dans la poulie il y a deux trous tarrodés d'origine pour piger, je suis pas pressé de finir le démontage alors je préfère prendre conseil pour éviter un décalage monstre...

Si seulement il y avait une clavette le repère serai vite prit  Smile

_________________

                                               Planète4x4, votre forum, notre passion !
avatar
Teamtoyota19
moderateur
moderateur

Nombre de messages : 12820
Age : 28
Localisation : Corrèze (19)
Date d'inscription : 25/02/2009

http://www.teamtoyota19.skyblog.com

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  jeanfloch le 2014-04-05, 11:33

ah oui exact, il y a comme un passage d'huile qui sort de la culasse comme sur le kz, tu fais 2 repères au pointeau dessus et sa gazzz a fond... bou bou
avatar
jeanfloch
Trialiste
Trialiste

Nombre de messages : 397
Age : 35
Localisation : ardennes
Date d'inscription : 16/12/2011

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  Teamtoyota19 le 2014-04-05, 14:32

Il devrai y avoir une clavette sur cette poulie. Je vais repérer l'ACC et pointer la position de ma poulie ainsi que sur le cul du carter.

_________________

                                               Planète4x4, votre forum, notre passion !
avatar
Teamtoyota19
moderateur
moderateur

Nombre de messages : 12820
Age : 28
Localisation : Corrèze (19)
Date d'inscription : 25/02/2009

http://www.teamtoyota19.skyblog.com

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  Teamtoyota19 le 2014-04-14, 01:55

Samedi je devais sortir cette put** de culasse  Very Happy mais non  Crying or Very sad faute de ne pas avoir eu la bonne douille pour les visses de culasse !

Donc j'ai juste dévissé la poulie de l'ACC après l'avoir bloquée au préalable avec deux visses contre le carter, et il y a bien une demi-lune.

Je compte donc vivement sur le week pro' pour enfin avancer comme je veux et enfin sortir ce satané morceau de fonte  Twisted Evil

_________________

                                               Planète4x4, votre forum, notre passion !
avatar
Teamtoyota19
moderateur
moderateur

Nombre de messages : 12820
Age : 28
Localisation : Corrèze (19)
Date d'inscription : 25/02/2009

http://www.teamtoyota19.skyblog.com

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  jeanfloch le 2014-04-15, 13:13

t'énerve pas tu vas tout péter sinon !!!!  humour humour
avatar
jeanfloch
Trialiste
Trialiste

Nombre de messages : 397
Age : 35
Localisation : ardennes
Date d'inscription : 16/12/2011

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  polak le 2014-04-15, 22:53

Et oui t inquiète..tu fait comme sur l AX  Twisted Evil
Et tout irra bien  bou
avatar
polak
passe ses nuits sur le forum !
passe ses nuits sur le forum !

Nombre de messages : 2554
Age : 47
Localisation : Ardenne (08)
Date d'inscription : 09/01/2013

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  Teamtoyota19 le 2014-04-15, 23:39

Ce n'est qu'une question de livraison maintenant  Smile

_________________

                                               Planète4x4, votre forum, notre passion !
avatar
Teamtoyota19
moderateur
moderateur

Nombre de messages : 12820
Age : 28
Localisation : Corrèze (19)
Date d'inscription : 25/02/2009

http://www.teamtoyota19.skyblog.com

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  Teamtoyota19 le 2014-04-20, 03:20

Bon la douille concernée est arrivée cette semaine, mais n'était pas encore la bonne  bounce tampis je l'aurai dans ma collectionn je l'avais pas  Very Happy

C'est donc du 14mm en douze pans pour dévisser les visses de culasse d'un LJ phares carrés, car celles du phares ronds sont en six pans !!!!

Etant donné qu'on était samedi soir et que forcément pas grands magasins étaient ouvert, avec l'aide de lj19 j'ai réussi avec une clé à pipe (de très moyenne qualité) et un bout de clé à démonter les roues pour faire "rallonge" (d'origine Toyota svp  Very Happy Very Happy ) à dévisser quelques visses de culasse !!!!! Bref la bonne expédition comme j'aime  bou

Seulement une clé à pipe c'est forcément limité au bout d'un moment et je n'ai pas pût atteindre les visses les plus basses dans la culasse...

Alors  disqueuse

J'ai coupé le bout de la clé, et j'ai ensuite ressoudé tout ça au bout d'une clé à pipe de 17  journal et oui une bonne petée d'arc et l'outils était conçut  Twisted Evil et on a pût enfin finir de virer toutes ces visses !!!  Laughing Et le tout sans boire une bière !
On a donc à trois sorti la culasse encore équipée de la pipe d'échappement et d'admission ! Je me retrouve donc face aux pistons (coucou  hello ) et ils sont un peu calaminés sur le dessus !
Ce qui m'a parut disons un peu bizarre, c'est que l'un d'eux à le dessus "gras"...
Lorsque j'ai retourné la culasse une fois au sol, j'ai aussi vu que c'était gras, alors est-ce un soucis de haut moteur ou de segmentation ?  confused
Il me reste donc à finir de mettre à nu la culasse avant l'expédition au mécano (j'ai la passion des Toy mais on ne peut pas savoir tout faire...).

A première vue, je ne vois pas de soupape cassé ou tordu... mais celles qui sont ouvertes, l'une d'elle est disons effritée...

Je vous prends des clichés dans la foulée pour vous exposer l'ampleur du décor  drunken

_________________

                                               Planète4x4, votre forum, notre passion !
avatar
Teamtoyota19
moderateur
moderateur

Nombre de messages : 12820
Age : 28
Localisation : Corrèze (19)
Date d'inscription : 25/02/2009

http://www.teamtoyota19.skyblog.com

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  FERENCS le 2014-04-20, 08:47

sacré motif pour ta clé au moins ta culasse et sortie enfin plus ka faire rectifier et éprouver ta culasse  confused
avatar
FERENCS
passe ses nuits sur le forum !
passe ses nuits sur le forum !

Nombre de messages : 2320
Age : 54
Localisation : Charleville Mézières (08)
Date d'inscription : 30/01/2013

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  polak le 2014-04-20, 08:56

Un vraie 'Mac gyver'' le clem mdr
avatar
polak
passe ses nuits sur le forum !
passe ses nuits sur le forum !

Nombre de messages : 2554
Age : 47
Localisation : Ardenne (08)
Date d'inscription : 09/01/2013

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  FERENCS le 2014-04-20, 08:57

polak a écrit:Un vraie 'Mac gyver'' le clem mdr
c est clair polak  +1
avatar
FERENCS
passe ses nuits sur le forum !
passe ses nuits sur le forum !

Nombre de messages : 2320
Age : 54
Localisation : Charleville Mézières (08)
Date d'inscription : 30/01/2013

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  Teamtoyota19 le 2014-04-21, 18:38

Je poste donc quelque photos pour ceux qui aimerai se lancer dans l'opération et voir un peu le rendu.

Et oui il a bien fallu innover, mon ami n'avait la douille adéquate, donc c'est bien du 14 en 12 pans, et un douille courte et longue fera tout à fait l'affaire, ça évitera de faire des étincelles et de la soudure, mais bon j'en ai tellement marre d'aller en ville et de ne rien trouver car il n'y a rien en stock ! Pas le temps d'attendre donc de commander sur net, alors feuuu ! Pour dire que le bout ressouder n'était qu'une sous marque de Leclerc, beh il a tenu vu la force de serrage des visses !!!!



Voici donc la culasse déposée du bloc moteur, rien d'extraordinaire, mais toujours intéressant pour le "débutant" qu passera içi  Smile
J'ai donc sorti la culasse avec la pipe d'échappement, et celle d'admission ainsi que la partie de refroidissement (support bouchon), bougies de préchauff', injecteurs. Certaines visses ne m'étais pas accessible... Mais alors ça pèse un âne mort ce morceau de fonte !!!  Sad
Vue donc devant (côté distribution).



Je pense que ça avait déjà été démonté car un goujon de la pipe d'échappement est cassé dans la culasse, et deux écrous de la pipe d'admission manque également...

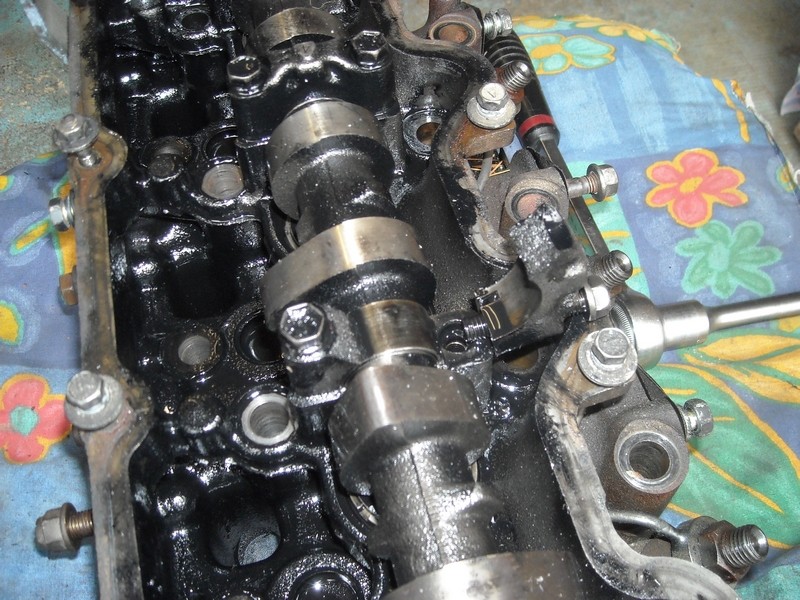

Voici donc le premier gros dégât constaté lors de l'inspection après avoir démonté le cache-culbuteurs. Chapeau d'arbre à cames fissuré  Crying or Very sad et la visse est légèrement cintrée, je pense que ça a légèrement forcé  Laughing



On passe donc en dessous pour essayer de voir un peu le chantier...



Pas simple de voir d'où vient le soucis... En tout cas après un aperçu pour voir les soupapes d'échappement et d'admission, c'est bien crade dedans !!!
Je pense qu'une bonne vérif' y fera le plus grand bien !



Je ne sais pas si ces traces blanche serait un signe des soupapes concernées  confused en tout cas je ne pense pas que se soit normal !



Donc j'aimerai que le mécano puisse contrôler les sièges et joints de queue de soupapes. Il faudra également changer le chapeau d'arbre à came, la visse, le joint spy d'arbre à came (côté distri') bref y'a du boulot !

Je passe donc au support du bloc moteur pour une inspection (s(il y a des fissures des fois que) et un nettoyage pour le futur joint.



Je ne décape pas à la 1664, je l'a consomme  Laughing J'utilise donc ce petit racleur qui va au top pour virer tous les vieux résidus de joint etc avec dans l'autre main l'aspirateur pour dégager proprement tout ça (méthode déjà utilisée pour mon ancienne AX  Laughing ) donc y'a pas de raisons !
Il n'a pas de fissures présentes entre nos amis les cylindres.

Par contre les têtes des pistons ne sont pas comme "neuve" y'a des résidus soudés sur le dessus, je ne sais pas trop d'où ça vient, ça marchait avant, ça marchera comme ça au remontage  Laughing

Par contre une chose qui m'interpelle !!! Il y a une tête de piston qui est grasse...
Regardez en image, (j'ai légendé par un point rouge).



Alors est-ce un soucis de segmentation ou tout simplement le haut moteur qui fatigue ?

Voici donc où j'en suis, le plan de joint côté bloc est propre. Il faut que j’amène donc la culasse au mécano'.

Et pour m'occuper pendant l'absence de la culasse  Sad  je vais rejouer à Mac gyver pour le remontage  Cool  disqueuse

Voilà la nouvelles !

_________________

                                               Planète4x4, votre forum, notre passion !
avatar
Teamtoyota19
moderateur
moderateur

Nombre de messages : 12820
Age : 28
Localisation : Corrèze (19)
Date d'inscription : 25/02/2009

http://www.teamtoyota19.skyblog.com

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  FERENCS le 2014-04-21, 22:02

bravo2  pour ton résumé  avec les photo , super pour les débutant c est toujours intéressent pour eux bon courage pour après Teamtoyota19
avatar
FERENCS
passe ses nuits sur le forum !
passe ses nuits sur le forum !

Nombre de messages : 2320
Age : 54
Localisation : Charleville Mézières (08)
Date d'inscription : 30/01/2013

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  lili46 le 2014-04-22, 09:24

hello

j'ai peur pour ta culasse  Embarassed

bises lili

avatar
lili46
passe ses nuits sur le forum !
passe ses nuits sur le forum !

Nombre de messages : 1920
Age : 53
Localisation : lot
Date d'inscription : 01/09/2009

http://toylot.over-blog.com

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  Teamtoyota19 le 2014-04-23, 17:46

De rien FRENCS si dans mon malheur ça peut permettre aux autres de voir les entrailles  Embarassed

Bon je reviens de chez mon pote mécano' ; Donc il me conseillerai de changer les huit soupapes (370€ TTC mais je pense les faire avoir par le mécano' qui doit avoir un rabais) pour être tranquille avec pourquoi pas guides et sièges au moins je sais sur quoi je pars....

J'ai donc fais tourner l'arbre à cames en espérant voir quelque chose, mais rien à l'oeil nu, je pense peut être à une tige de soupape de "tordue" mais impossible à diagnostiquer sans avoir tout démonter forcément.

Côté pistons, ils montent tous à la même hauteur donc bon, après la différence de la taille d'une bielle et d'un tige de soupape y'a pas photo que forcément le choc à abîmer une ou deux soupapes...

Ensuite passage chez Toyota ; Rappelez-vous j'ai un chapeau d'arbre à cames de casser... Je pensais changer juste le concerné MAIS et oui comme toujours il y a un "mais" !

Si je remonte un chapeau neuf, ça peut fonctionner mais aux risques que les autres chapeaux se soient fragilisés avec l'onde de choc et que des micro-fissures finissent par faire casser les chapeaux les uns après les autres  Shocked

Donc le pote magasinier a un haut moteur de LJ mais il a un doûte sur l'état de la culasse (fendue ? ), je vais donc récupérer ses quatre chapeaux d'ACC et les monter sur mon ACC le tout avec quatre coussinets neufs pour avoir une côte égale partout et celà devrait fonctionner  Rolling Eyes

Une chance que ce ne soit pas arrivé sur un haut moteur de 3.0L car les chapeaux d'arbre à cames n'ont pas de coussinets et là c'est pas la même histoire, donc bon je me sent un poil chanceux sur ce coup...

Je vais donc récupérer donc cet autre donneuse d'organes et passer tout ça au mécano'. De ce temps je commanderai le JdC (70€ TTC).

Je ne sais pas trop à quand je vais en voir enfin le bout pour espérer commencer un "remontage"... La mécanique il faut être patient, et en plus j'en aurai appris un peu plus  study

PS : lili, pourquoi pour la culasse ?

_________________

                                               Planète4x4, votre forum, notre passion !
avatar
Teamtoyota19
moderateur
moderateur

Nombre de messages : 12820
Age : 28
Localisation : Corrèze (19)
Date d'inscription : 25/02/2009

http://www.teamtoyota19.skyblog.com

Revenir en haut Aller en bas

Re: Courroie de distribution cassée.

Message  phil le 2014-04-23, 19:40

je pense qu'on est plus copain avec ton pote magasinier  lol!  lol!
avatar
phil
Trialiste
Trialiste

Nombre de messages : 383
Age : 61
Localisation : correze
Date d'inscription : 01/06/2010

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  Teamtoyota19 le 2014-04-23, 19:46

Ah c'est possible, viens nous en parler sur ton sujet  Razz

_________________

                                               Planète4x4, votre forum, notre passion !
avatar
Teamtoyota19
moderateur
moderateur

Nombre de messages : 12820
Age : 28
Localisation : Corrèze (19)
Date d'inscription : 25/02/2009

http://www.teamtoyota19.skyblog.com

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  lili46 le 2014-04-24, 08:06

Teamtoyota19 a écrit:






coucou

n dirait qu'il y a une fente entre deux pistons ?? à droite ?
avatar
lili46
passe ses nuits sur le forum !
passe ses nuits sur le forum !

Nombre de messages : 1920
Age : 53
Localisation : lot
Date d'inscription : 01/09/2009

http://toylot.over-blog.com

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  lololj7351 le 2014-04-24, 08:40

Effectivement on dirait qu'il y a un échange en tre les deux pistons au milieu ! confused

_________________
Toyota LJ73 de 1990, kit OME + 5, mud-max 235/85/16, intercooler, ligne latérale inox avec glasspack



avatar
lololj7351
moderateur
moderateur

Nombre de messages : 1810
Age : 41
Localisation : Saint Martin d'Ablois
Date d'inscription : 09/08/2011

Revenir en haut Aller en bas

Re: [Résolu] Courroie de distribution cassée.

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 5 Précédent  1, 2, 3, 4, 5  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
